Ciao,

sto disegnando una basetta sperimentale per 16F887 compatibile anche con altri PIC (ad esempio 18F4550 con l'USB).
Tempo fa avevo già disegnato un PCB ma questa versione oltre a correggere qualche errore è un più flessibile.
Ho previsto solo componenti tradizionali dunque niente SMD, l'unica criticità è il trimmer per regolare il contrasto del LCD che dev'essere di quelli piccoli.

Queste le caratteristiche principali (con 16F887):
- fino a 26 IO (Inputs/Outputs) digitali
- fino a 14 AI (Analogic Inputs)
- connettore per LCD
- connettore per UART
- connettore per I2C BUS (possibilità di USB con 18F4550)
- connettore per ICSP (ok per PikKit3)
- morsetto per alimentazione 8-12V (poi stabilizzata con 7805) o 5V

Come PCB ho pensato ad un doppia faccia in vetronite con solder mask, serigrafia e finitura HASL (hot air solder leveling), le dimensioni indicative sono di 110x90mm.
Al momento sono per la produzione in estremo oriente (PCB WAY) visto che qui da noi costa oltre il 400%. Stimo un costo di circa 10€ a PCB ma tempi di arrivo lunghetti. Di sicuro dipenderà dalla quantità che dovrò ordinare.

E' un progettino interessante e tutto sommato economico per chi vuole avvicinarsi alla programmazione dei PIC, con questa scheda si possono fare tante cose, ecco alcuni esempi:
- leggere una tensione (10bit) e trasmetterla alla UART (seriale)
- leggere una tensione (10bit) e scriverla sul display LCD
- realizzare un frequenzimetro
- commutare dei rele, anche a distanza (via seriale)
- gestire un DDS
...

Se qualcuno è interessato al PCB me lo faccia sapere che vedo di organizzarmi per la produzione

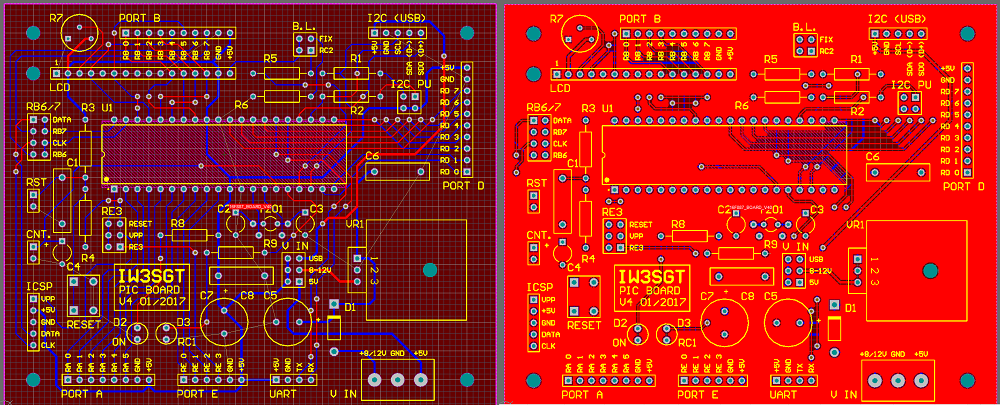

Questo il PCB previsto (a SX senza il piano di massa):
Immagine:

428,62 KB

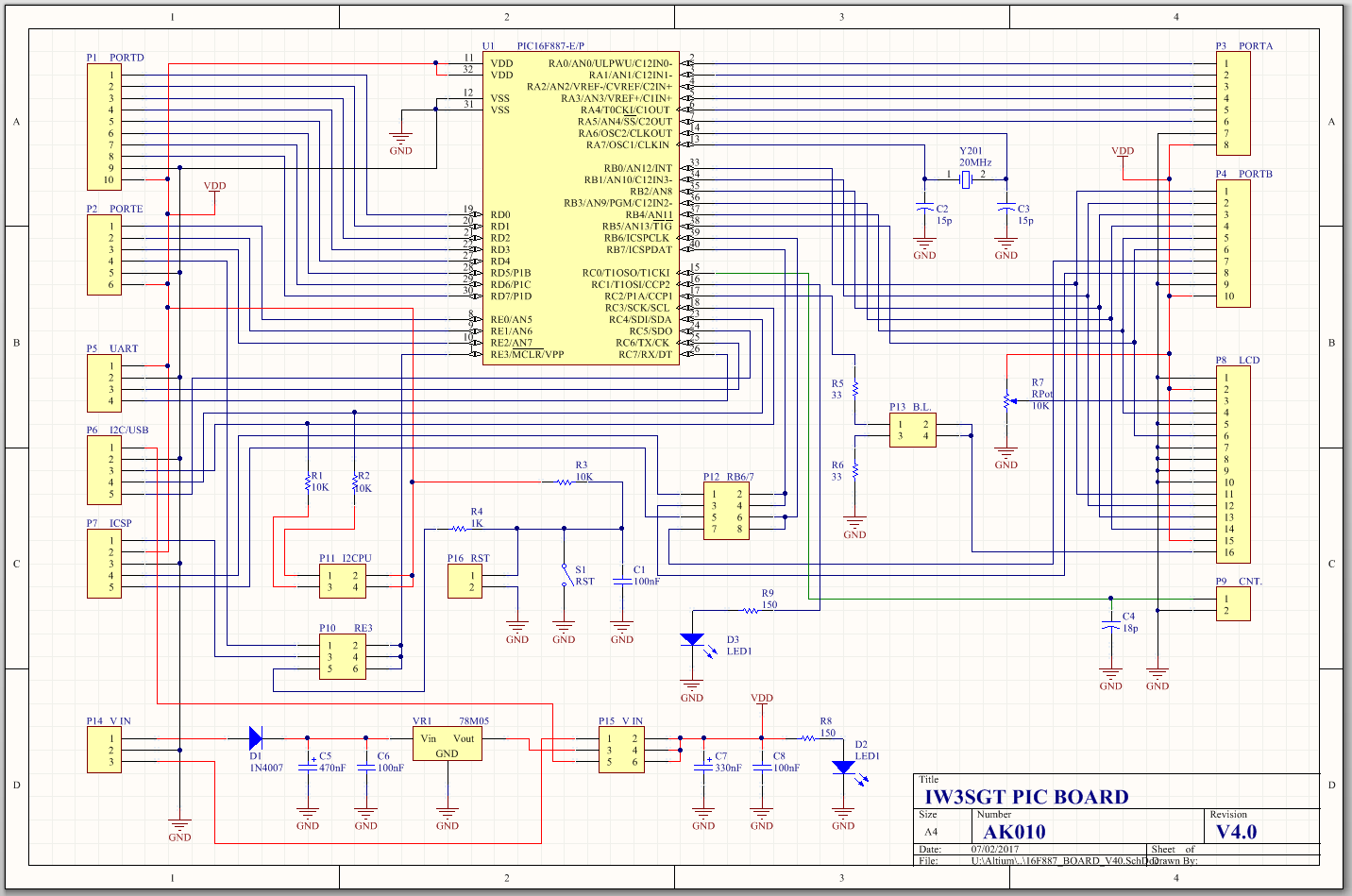

Schema:
Immagine:

140,5 KB

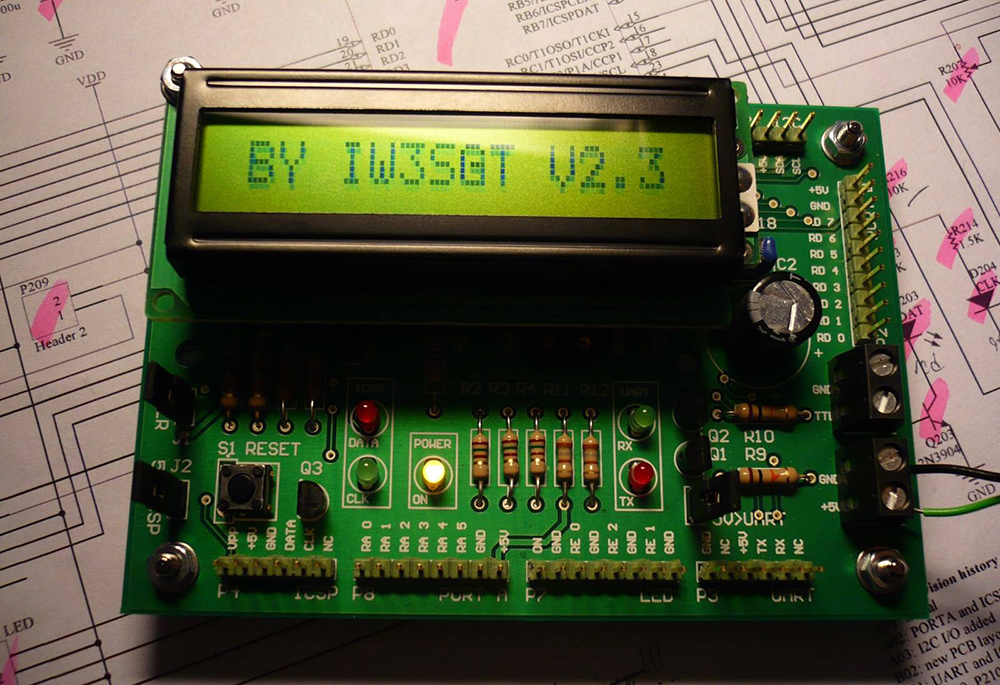

Questa era la versione precedente:
Immagine:

419,83 KB



Ciao

Ale aka Kosso aka IW3SGT
http://www.iw3sgt.it/

Modificato da - IW3SGT in Data 07/02/2017 15:10:21
